数据中心智能小母线

一、概述

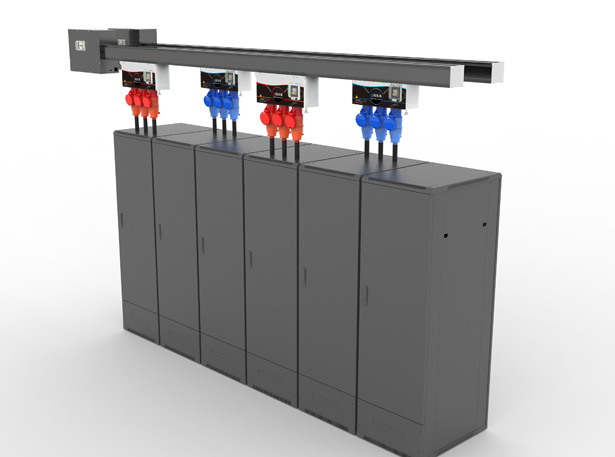

DCIB系列智能小母线为新型母线，又叫导轨式空气绝缘型智能母线槽，为架空式配电系统。内部导体采用迂回U型结构，插接箱通过旋转锁紧固定位置，在母线槽非连接器的任意位置均可插拔插接箱。母线系统同时是一种智能，安全，可靠的系统，对工作过程中的母线实时监控。
DCIB系列智能小母线每个单元内部安装有传感器，电子元器件等，在母线处于运行状态时，其对母线的运行状态，电参量等进行采集、转换，并通过网络传输至智能监控设备上，以供人员实时查看并控制。在监控模块中存储有程序，对各类参数设置有合理区间，若母线数据超出对应警戒值，将自动报警，从而保证电路的安全。

二、主要配置

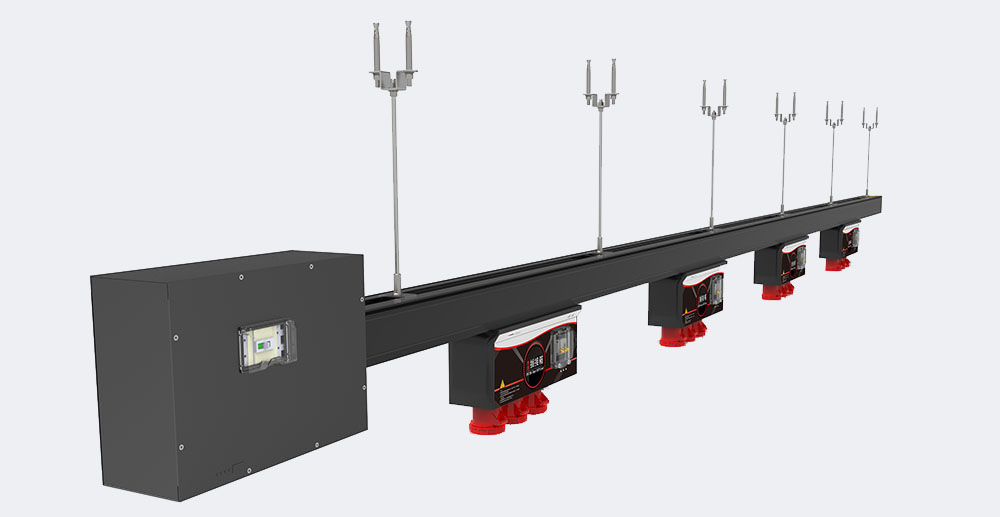

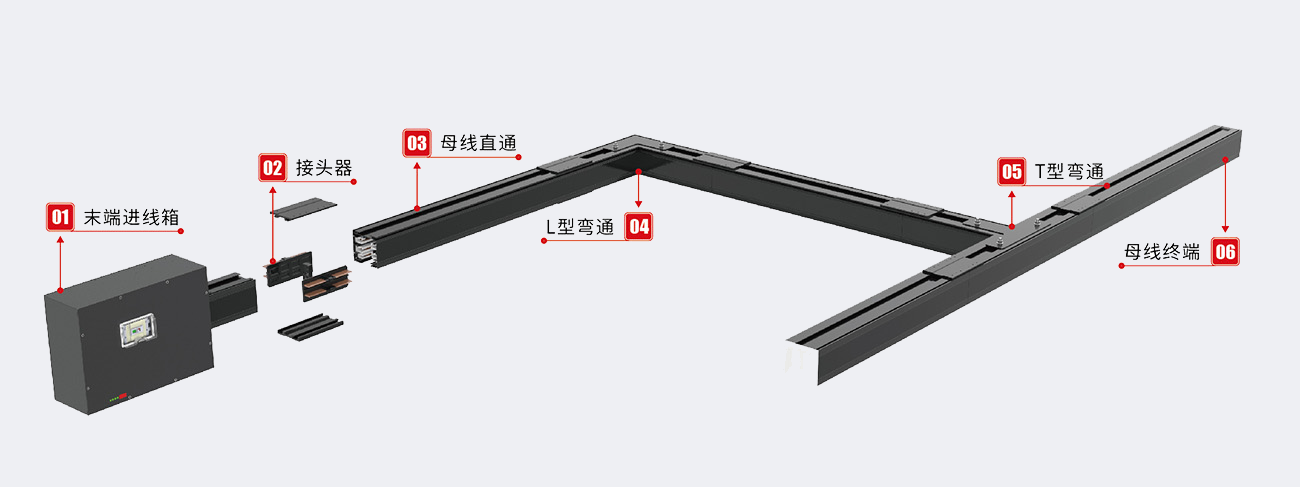

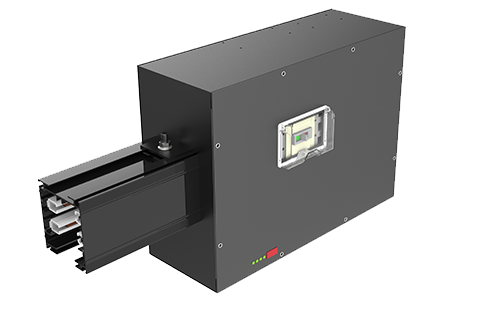

末端进线盒	连接器
监控主机	智能插接箱
母线主体	安装支架
终端封头	防护盖板

三、插接箱防误系统

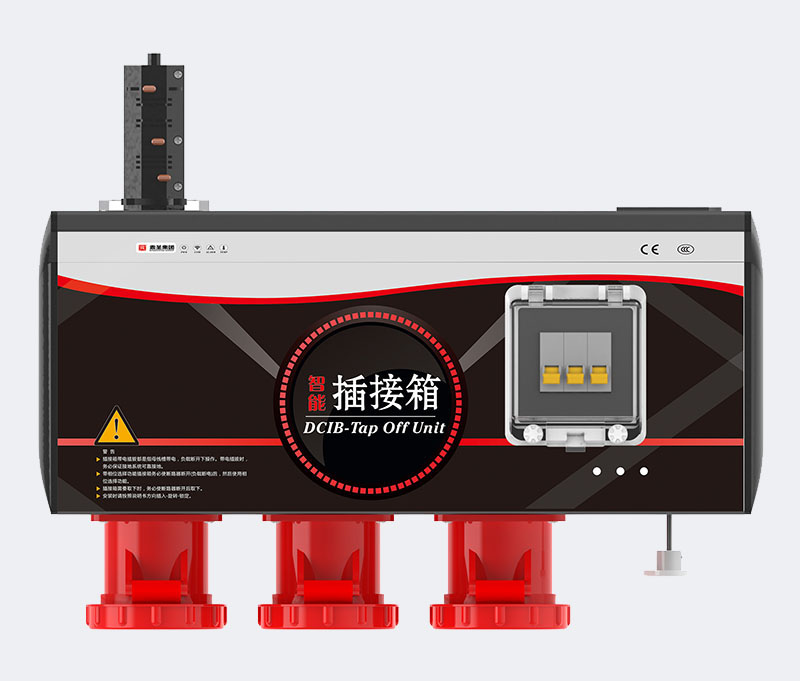

插接箱的防误操作系统包括：
>>> ①防误警示装置；
>>> ②防误闭锁装置；

① 防误警示装置：采用断路器防护罩提示告警，当插接箱与母线处于连接带电状态时，若插接箱未能与母线可靠连接，断路器防护面罩将一直处于弹起状态，只有与母线可靠连接后，断路器防护面罩才能处于关闭状态，并可以挂锁。这样的设计是为了防止插接箱未与母线连接到位或未固定牢靠而合闸。
② 防误闭锁装置：当断路器处于合闸位置时，插接箱在非正常操作规程下接入或移开带电母线，断路器会自动脱扣，以防止带负荷插拔插接箱。设备出厂时默认插接箱防误闭锁装置投入。用户可以通过其他电参量或非电量的参值进行关联闭锁。也可以通过数据监控人机对防误闭锁进行退出解除，当用户在人机界面上选择取消防误闭锁后，可以在人机界面上对断路器进行人为遥控分励操作。

四、产品特点
1.体积小，节省机房空间
2.系统成本低
3.集成化电路监控、智能程度高
4.全模块设计，安装方便
5.取电位置灵活
6.免维护、运维成本低

五、智能母线监控系统组成

硬件：
智能计量模块（SmartMeter）：本模块有主控板和CT板组成，采用Modbus-RTU主-从的通讯协议，主控板将采集的电压信号、温度信号、开关量信号、CT板采集的二次电流信号、转换成数字信号，经过运算处理，由HMI进行读写。

数据监控终端（Data Supervisory Control Terminal）：由人机交换界面（HMI）和串口通讯网络、以太网通讯网络、无线通讯网络组成，用户可通过HMI对下位的各从站智能模块进行相应的参数和保护定值设置。对每个模块提供的电参量数据和越限报警进行显示和比较，并将重要数据归档至历史数据库当中，根据用户需求保存数据天数。
软件：
智能模块基于MCS-51系列的keil开发软件：人机交换界面基于EasyBuilder Pro开发软件

六、智能母线监控系统特点

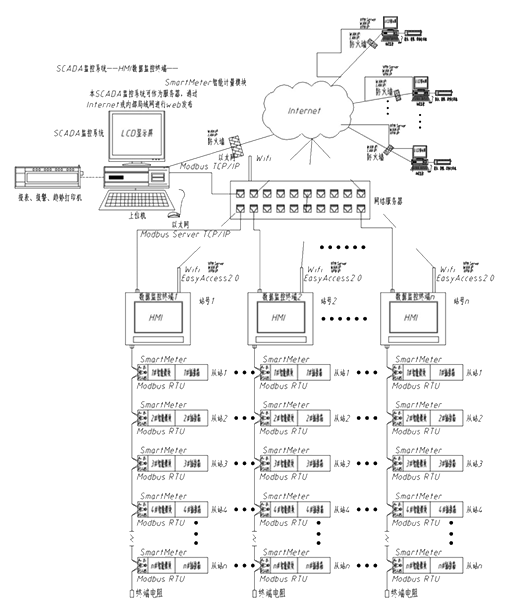

为用户提供两种远程监控的解决方案：
1、当上位机系统由用户提供时：HMI（数据监控终端Data Supervisory Control Terminal）配置的 EasyAccess2.0服务器，用户通过Internet网，在远端对就地的所有设备进行远方实时监控。
2、当上位机系统由设备厂家配套时：SCADA监控软件配置web发布功能，用户可以通过Internet网页的IE浏览器，在远端对所有就地设备进行远方实时监控。

七、智能化数据监控与分析报告

数据采集：通过产品配套的组态将各个始端箱、插接箱的所有数据上传至HMI,并将采集的数据进行转换和运算，为用户提供包括：常用实时数据显示窗口、报警参数设置及显示窗口、用户权限设置和登录窗口。

数据分析：通过EB Pro组态将各个始端箱、插接箱的所有数据上传至HMI，并将采集的数据进行转换和运算，为用户提供包括：常用实时数据显示窗口、详细实时数据选单查询窗口、电量和温度历史数据查询窗口、系统参数设置窗口、报警参数设置及显示窗口、用户权限设置和登录窗口。

数据报表：每个器件可检测4点温度；可以低至每秒获取电能及温度文件；短期内密切跟踪电能使用量及温度曲线；用户自定义数据滚动天数；将记录的历史资料通过 XML, CSV 和TXT导出数据。

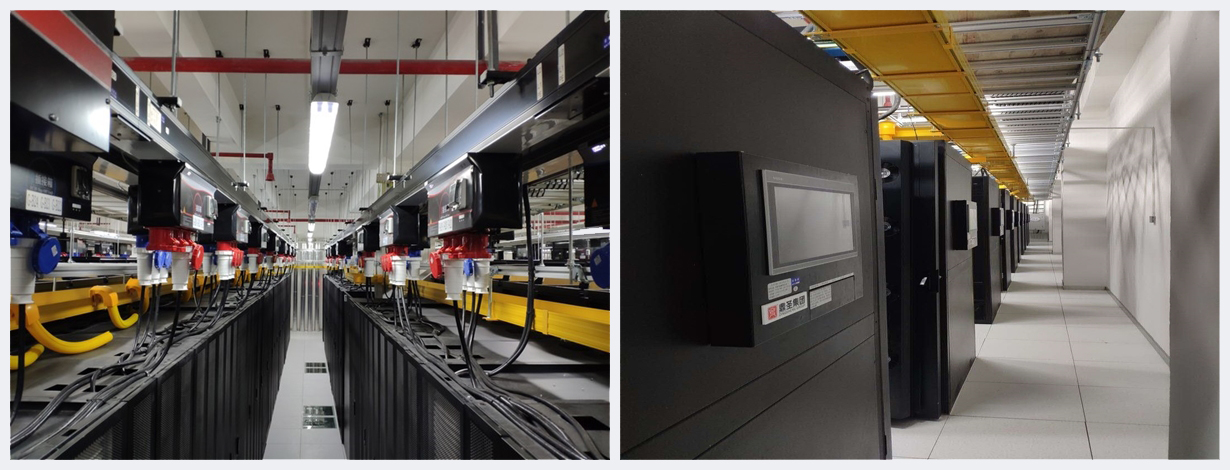

八、案例展示：中国移动数据中心

上一个：DCIBF固定式智能小母线

额定电流	100-800A
额定电流	AC500V/690V
额定绝缘电压	AC800V/1000V
防护等级：	IP42、IP54
绝缘电阻：	≥500MΩ
耐地震能力	地面水平0.4g,垂直0.4g同时作用
