CFW系列空气型母线槽

20190617101450_31888

一、概述

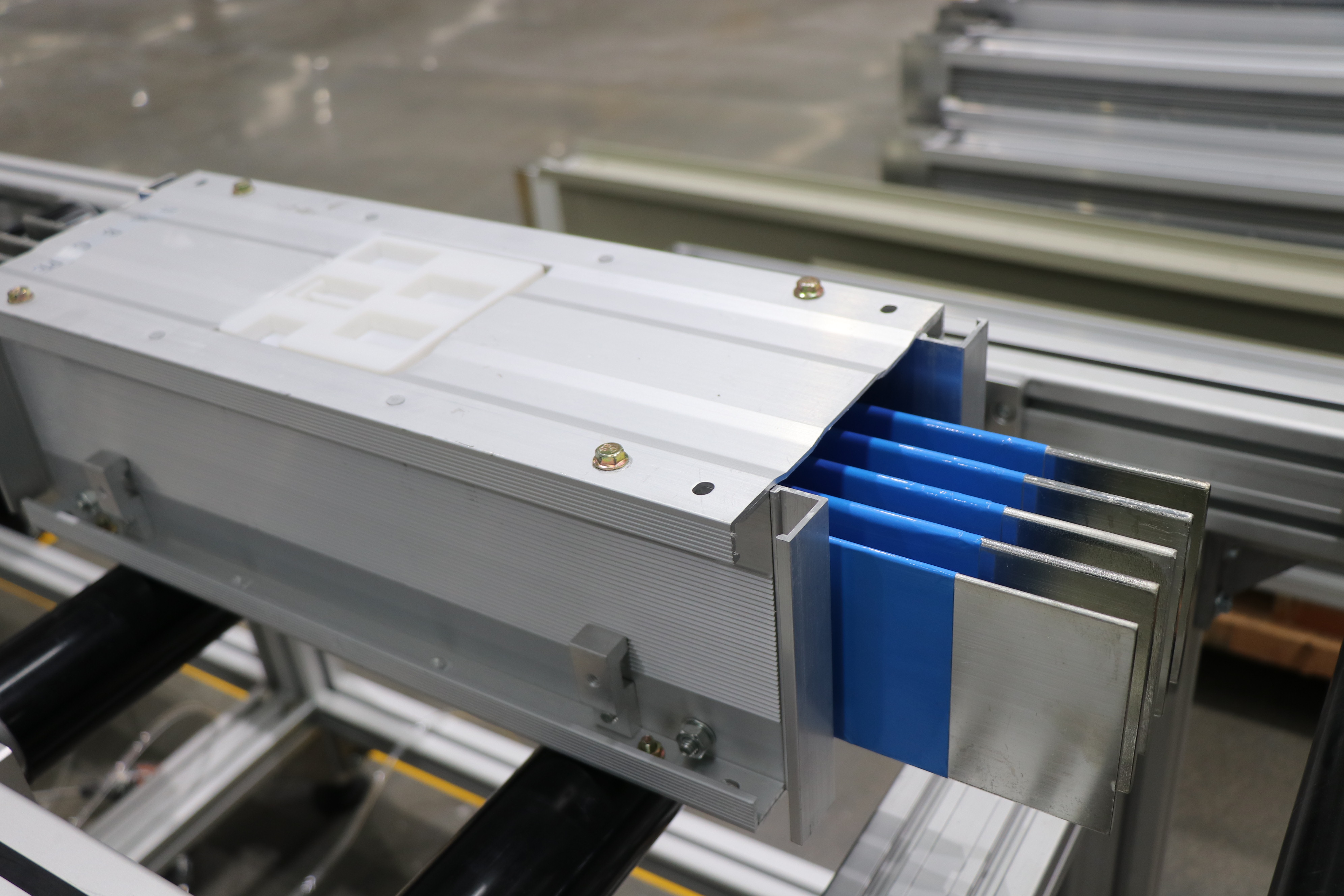

CFW空气型母线外壳采用优质铝镁合金型材或高强度冷轧钢板一次成型成波纹状，外形美观大方，且大大增强母线槽的机械强度和系统的动热稳定性。可彻底解决施工现场大跨距安装的难题。

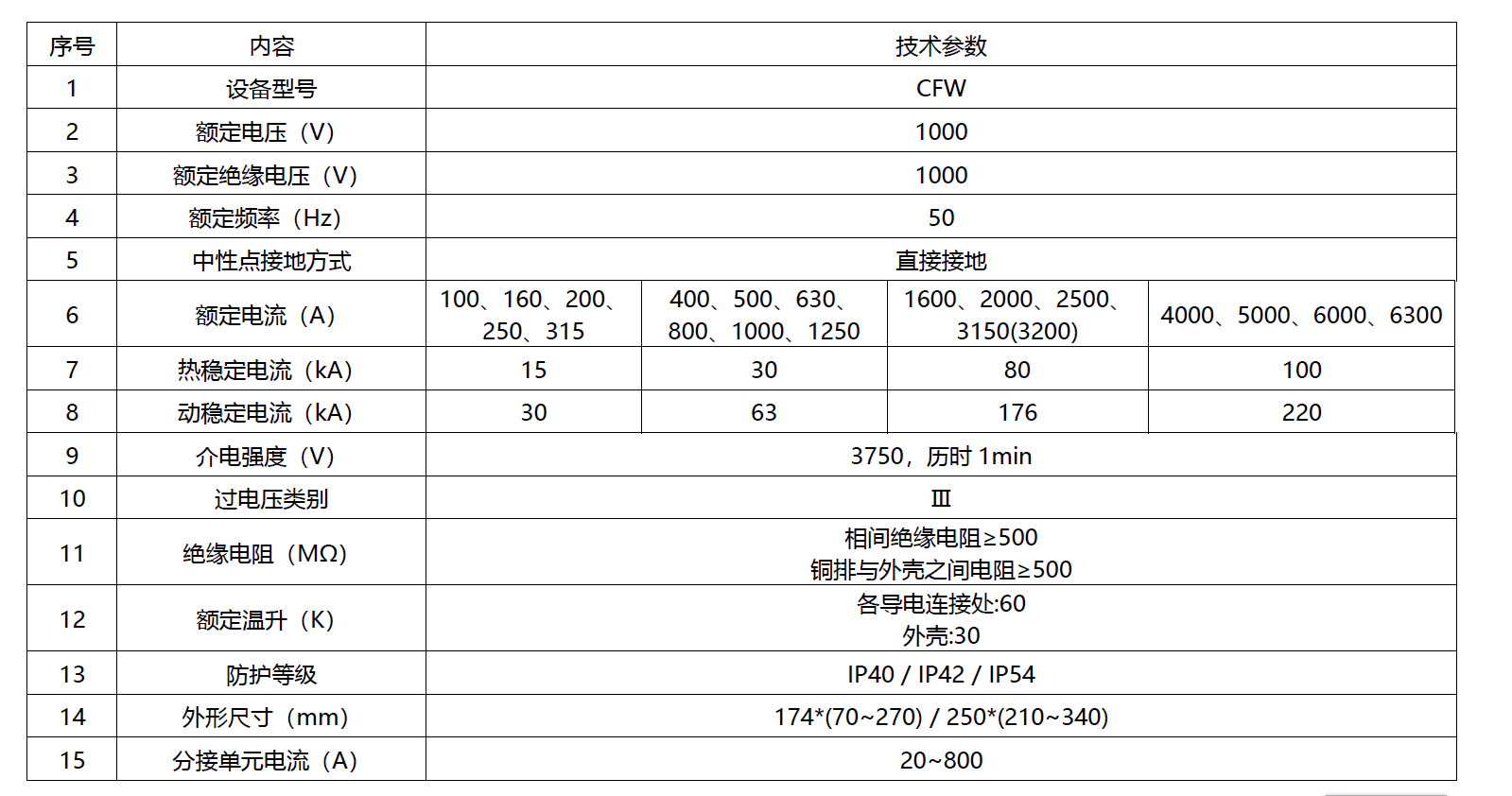

产品名称：空气型母线槽型号：CFW
额定电压：1000V 额定绝缘电压：1000V
额定电流：250A～6300A 额定频率：50Hz，60Hz
产品证书：CCC等材质：铝合金或钢制壳体，T1/T2铜导体或铜铝复合型导体或电气用铝排导体
颜色：根据客户需求执行标准：GB 7251.1-2013、GB 7251.6-2015

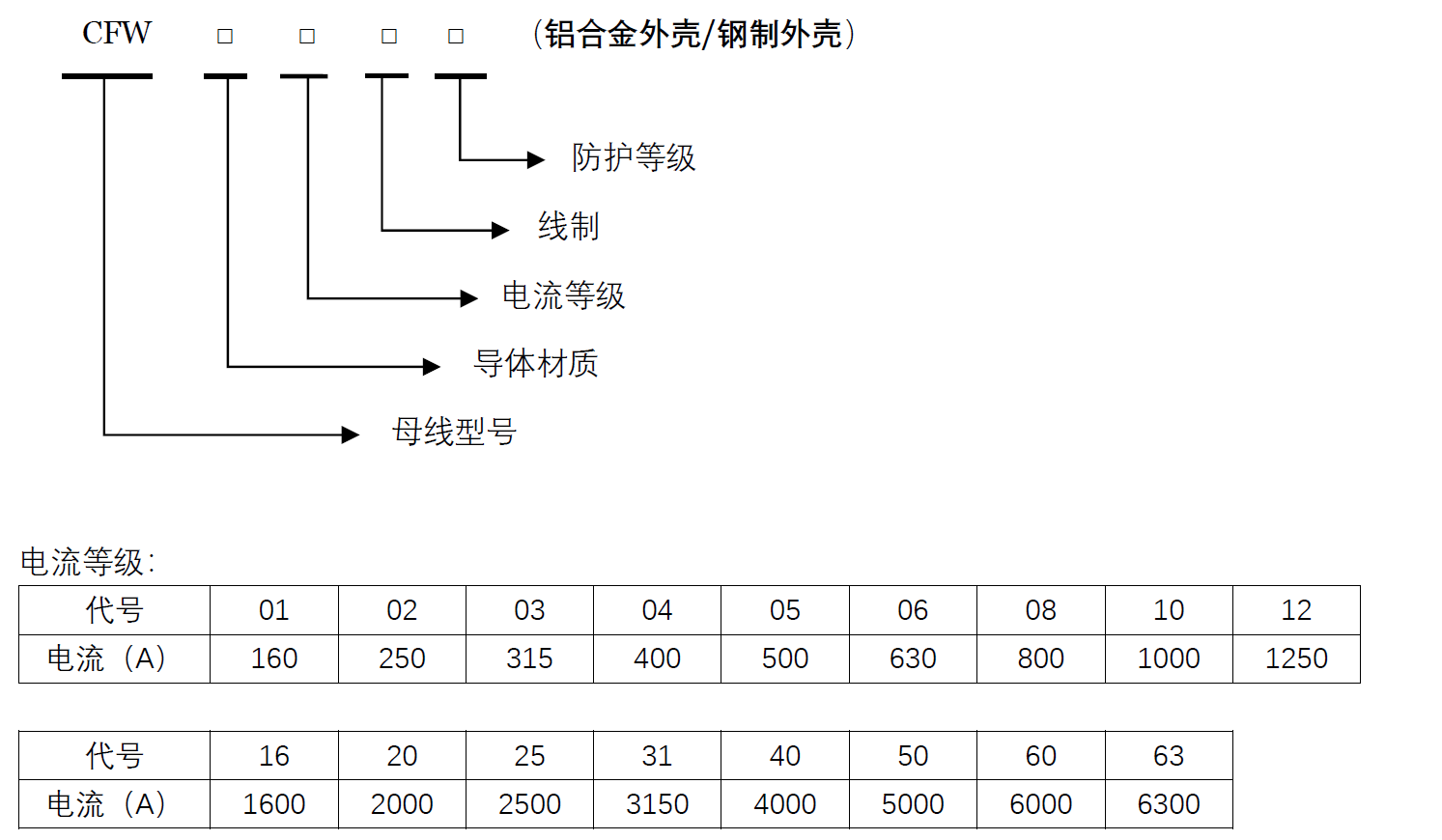

二、产品型号及含义
导体材质：C—铜 / A—铝 / CA—铜铝复合型
线制：41—四线制 / 52—五线制
防护等级：40—IP40 / 42—IP42 / 54 —IP54
例如：CFWC165254(铝合金外壳/钢制外壳)
代号含义：CFW空气型母线-铜导体-1600A-三相五线制-防护等级IP54(铝合金外壳/钢制外壳)

20190617102212_81016

注：铜导体母线槽(160A-6300A)，铝导体母线槽(400A-4000A)，铜铝复合型导体母线槽(400A-4000A)

三、产品特点
空气型母线槽导体间采用隔相垫块分离空气绝缘，特别适用于潮湿的环境中。

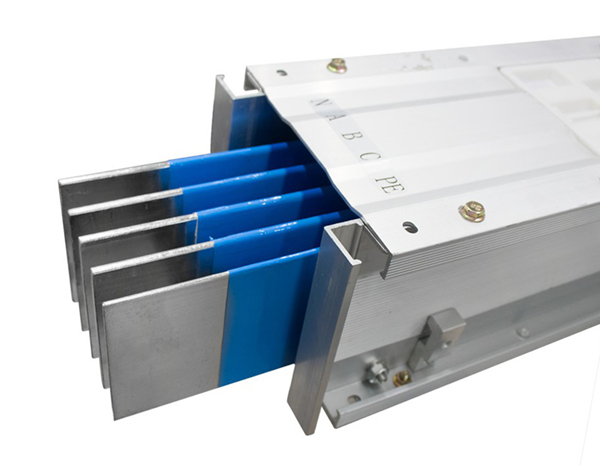

空气型母线槽导体选用高纯度电解铜，表面全长镀锡或镀银，提高了导体的导电性能和抗氧化腐蚀能力，再用单层聚酯套管整体包覆，两端采用PVC热缩套管热缩处理，相间和接地用隔相垫块隔开，母排得到双重绝缘保护，绝缘性能大大提高，然后封闭在接地的金属外壳内，极其安全可靠。
空气型母线槽插孔处设计了安全防护挡板，只有防护挡板拉开时，插接箱才能接入，有效防止了插口处灰尘和异物的进入，从而提高了母线槽的防护性，防止误操作，使母线的安全性得到了极大的提高。
根据需求，可在母线槽任意位置设置插接口，安装快捷，分接方便，使用安全。

四、使用环境

海拔高度：≤2000 m
环境温度：－25 ℃～40 ℃
户内相对湿度：日平均值≤95%，月平均值≤90%
耐地震能力：地面水平加速度0.4g；垂直加速度0.4g同时作用。

五、应用范围

CFW系列空气型母线槽可适用于额定工作电流100A-6300A的供配电系统，承担配电屏与大、中型负载设备的连接，也可承担中小负载分支多的用电场所。主要用于现代化的厂房、商场、医院和高层建筑。

上一个：DCB-WPT风力发电机组管型母线槽

下一个：FSMC环氧树脂浇注母线

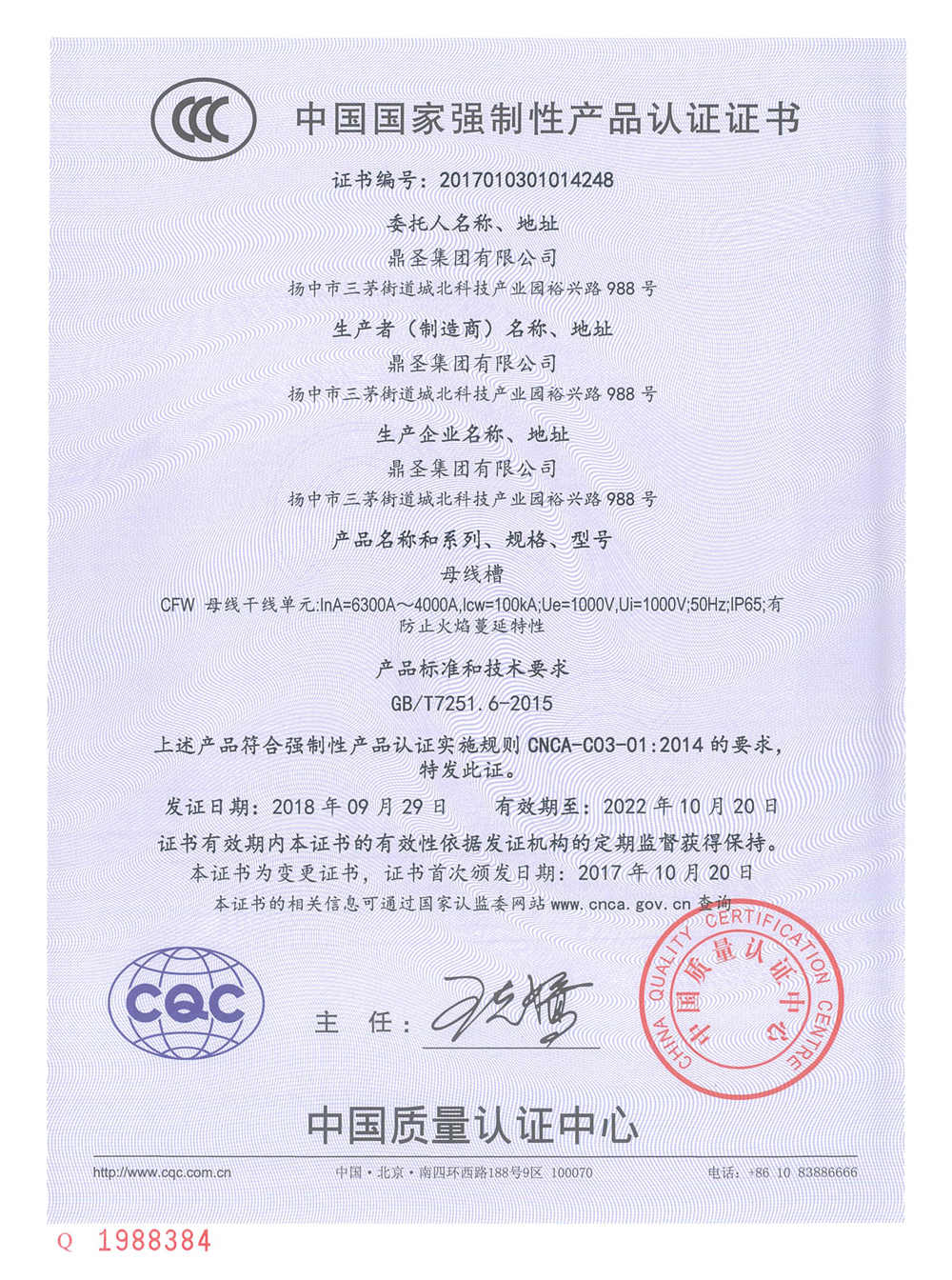

P34-4-母线槽CFW 6300A～4000A（证书编号：2017010301014248）
