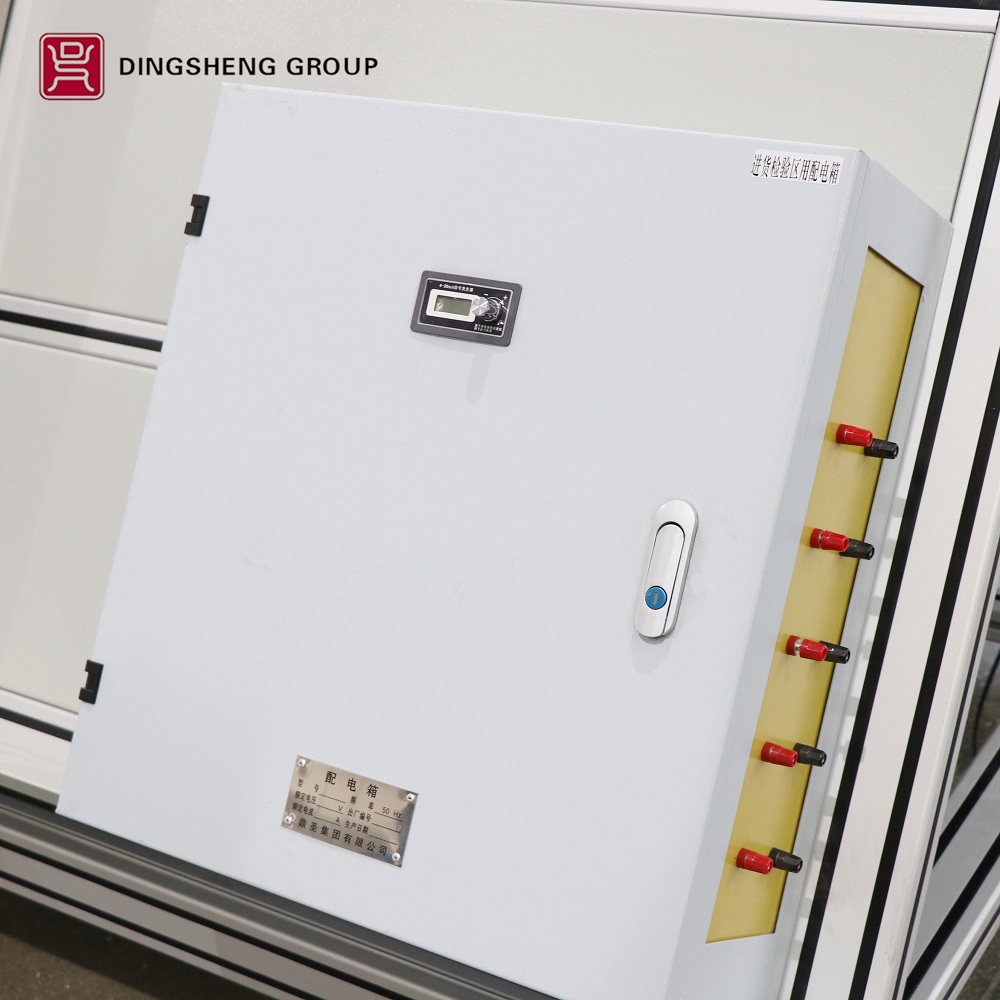

配电箱

一、简介

低压配电箱属于低压配电终端产品。种类大致分为XL-21动力配电箱,JXF动力照明配电箱，PZ30模数化终端组合电器，DFW电缆分支箱，DBX电表箱，JP柜等。主要适用于交流400V 50HZ以下的三相三线，三相四线配电系列配电或照明配电只用如：

1．工矿企业

2．公共事业

3．电力系统

4．商业住宅

5．机场医院
20190621091838_17047

二、概述

XL-21:XL-21型低压动力配电柜是国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。

JXF:JXFX型配电箱是一种有客户自选元件，组装成各种控制功能的箱体。由于箱体的尺寸规格多样，可以根据安装元件的尺寸大小来选择箱体已达到最合理的空间组合。

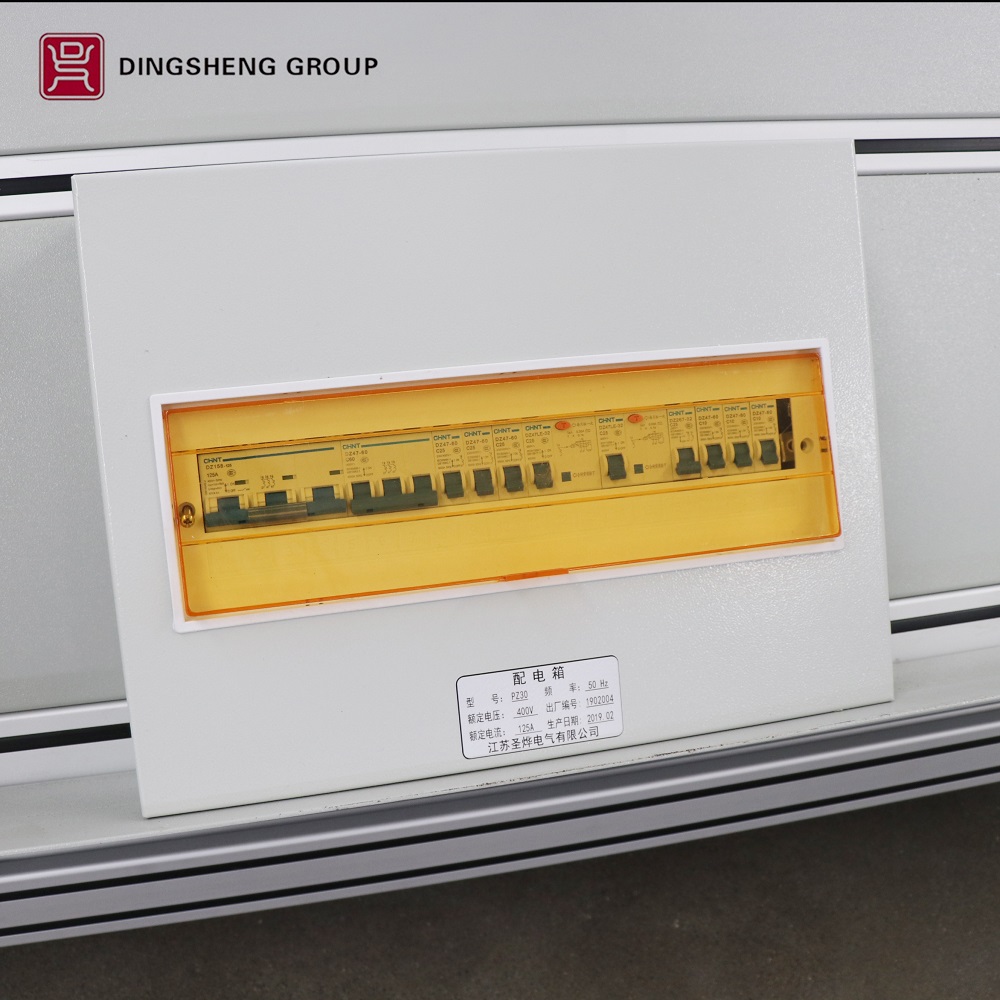

PZ30:PZ30系列终端组合式配电箱配电箱采用钢塑结构的形式，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。配电箱既有塑料艺术美感，又有钢结构的坚固，透明罩使开关电器的工作状态一目了然。配电箱内的电器元件采用导轨安装，元件宽度均以9mm为模数。布置紧凑合理，安装，拆卸，维修均很方便。可根据用户需要配制小型断路器，构成美观，豪华，强度高，耐撞击的配电箱

JP柜：配电变压器综合配电柜简称JP柜，随着农村电网改造的不断深入，大量的JP柜被应用于农村电力线路及各配电台区中。JP-柜是为适应农村低压配电装置标准化、小型化、户外式的要求而设计的，它集配电、计量、保护（过载、短路、漏电、防雪）、电容无功补偿于一体

DBX电表箱：DBX系列智能高防护电表箱，采用新型环保工程塑料聚碳酸酯（PC）制造具有绝缘性高透明性好，抗紫外线耐老化，耐酸雨耐低温，耐高温，抗冲击等性能并有良好的通风，防御散热等功能正常使用寿命达到20年以上。表位选择多样化并支持铅封计量等功能。壳体材质同样可以使用不锈钢优质镀锌钢板等。
