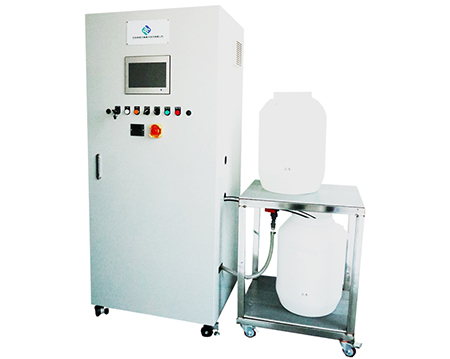

等离子体水处理设备

   额定功率：Max. 20KW

   输出电压：0 ～ 20KVac，脉冲

   输出电流：Max. 3A_rms，最大脉冲峰值：7A

   输出频率：3 ～ 10kHz，可变

   脉冲宽度：1 ～ 10 ㎲，可变

   模拟输入：0(4) ～ 20mA, 2_通道  不使用

   模拟输出：0(4) ～ 20mA, 2_通道；负载阻抗：700Ω  不使用

   数字输入：4 通道 × 2; DIA1～4, DIB1～4 (紧急停止,使用一个)

   数字输出：4 通道 × 2: DOA1～4, DOB1～4 (1个故障接口)

   通讯端口：RS485(RS232), CAN(PLC, 触摸)

   控制方法：闭环 P/I 控制；脉冲大小和脉冲宽度对应输出功率

   中央处理器：TMS320F24XX(DSP)

   事件控制：Yes - 降功耗算法

   输出过流保护：限值（Ioc***Average）110%×额定电流

   输出过压保护：限值（Vov***Average）110%×额定电压

   输出欠压保护：输出高电流（负载短路）vs. 欠压值（设定值）

   机组过温保护：散热器温度检测限值：90℃

   DC link过流保护：限值（Idc）- 操作设置参数

   电源故障保护：逆变器栅极驱动故障

   紧急停止：来自数字输入的外部故障

   通讯故障 ：系统界面错误检测

   控制功能：自动或手动

   用户访问方式：10.7” 触摸屏

   控制参数：流量、功率、频率、脉冲宽度和限值设置

   流量：Max.40L/min

   水泵：Max.75L/min  抬升（顶点）：5m

   流量控制 ：流量测量泵逆变器控制

   其他：流量计及水管

   控制功能 ：自动或者手动

   用户访问方式：10.7" 触摸屏

   控制参数 ：流量、功率、频率、脉冲宽度和限值设置

   大小：800(W)×600(D)×1850(H)mm

   重量 ：大约250kg

   形式：自立式带脚轮面板

   颜色：RAL 7035 (亮灰色)

   工作环境温度：-20℃（无霜）～+50℃

   储存温度：-40℃ ～ +60℃

   湿度（相对湿度）：≤ 85%，不允许冷凝

   冷却系统：强制风冷

   保护等级：IP44

   1）高电压等离子体发生装置

   • 电力转换模块(频率可变和脉冲发生控制装置)

   • 等离子体专用控制机

   • 高电压脉冲变压机

   • 高电压传感器和各种信号测量转换器

   2）水中等离子反应器

   3）化学(液体) 泵

   4）逆变器(泵控制用)

   5）流量计

   6）流量指示器

   7）管道及软管

   8）PLC控制面板(包含MCC)

   9）逆渗透压过滤器

   10）电源连接器和电缆

   11）其他外部连接管道
