CCX3系列密集型母线槽

一、概述
CCX3系列密集型母线槽是君本集团根据用户配电需求，充分吸收当今世界最新技术的同时，结合公司二十余年的生产制造经验自主研发的一款具有体积小、散热快、载流量大，性能卓越的母线产品。能在各个领域使用，满足不同配电需求。

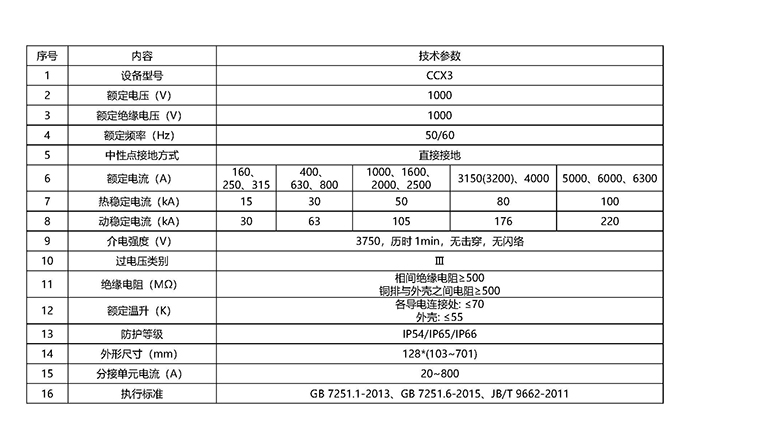

产品名称：密集型母线槽型号: CCX3
额定电压：1000V 额定绝缘电压：1000V
额定电流: 250A～6300A 额定频率：50Hz，60Hz

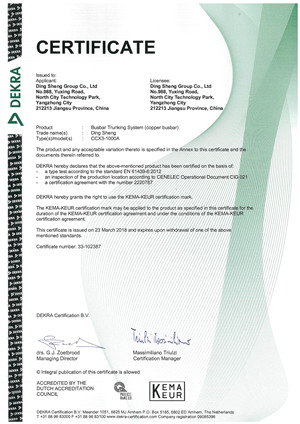

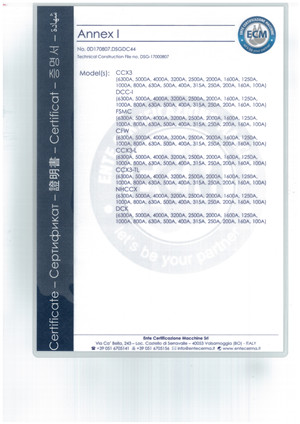

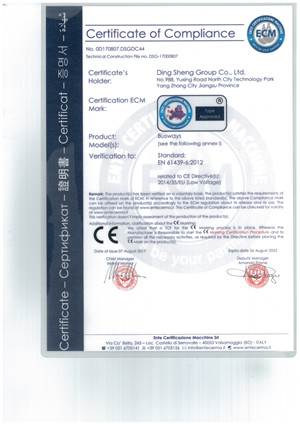

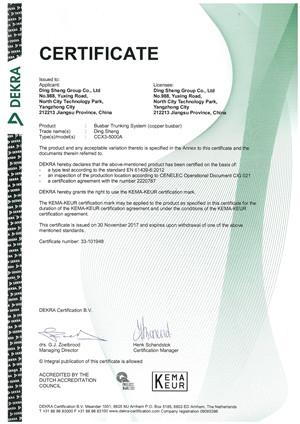

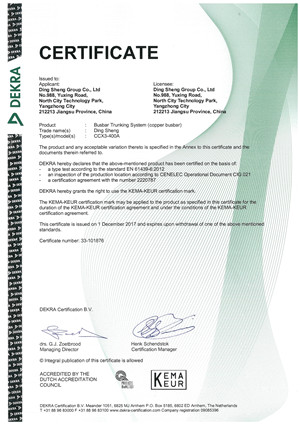

产品证书：CCC.KEMA.CE等材质:铝合金壳体，T1/T2铜导体或铜铝复合型导体或电气用铝排导体
颜色: 根据客户需求
导体材质：C—铜 / A—铝 / CA—铜铝复合型
线制：3P3W / 3P4W / 3P5W（外壳作PE）/ 3P5W,50%内部接地
注：铜导体母线槽(160A-6300A)，铝导体母线槽(400A-4000A)，铜铝复合型导体母线槽(400A-4000A)

二、产品特点

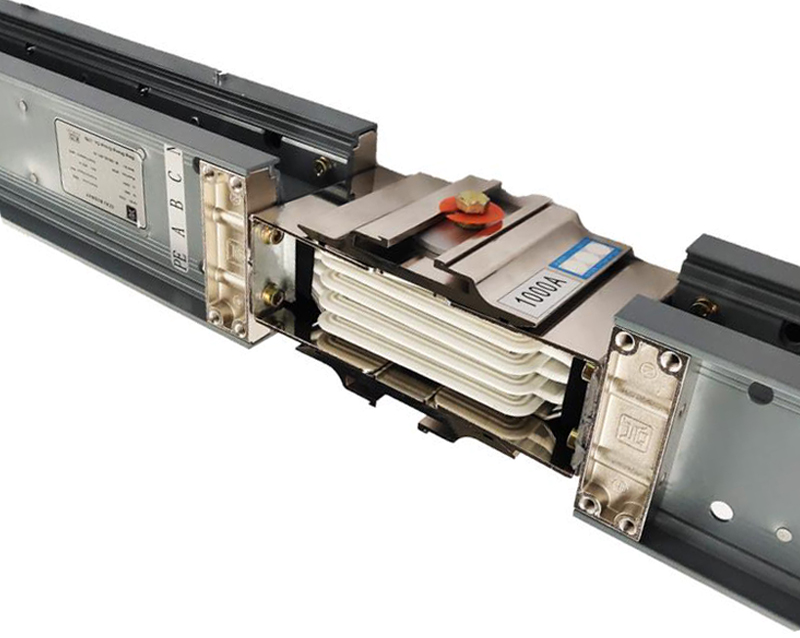

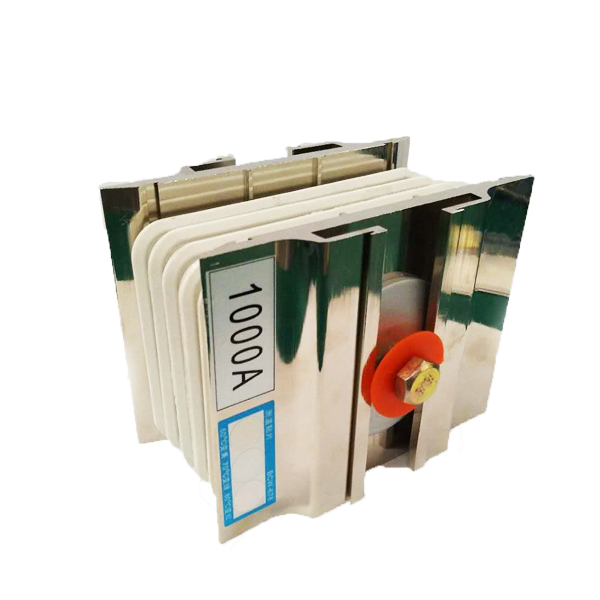

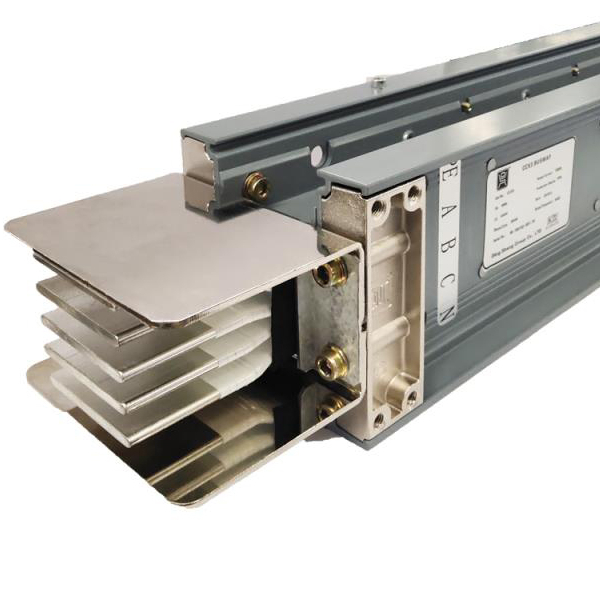

CCX3系列密集型母线槽采用合理的“三明治”相线紧密叠压结构设计，具有极好的散热性能和导电性能，为母线产品中佼佼者。

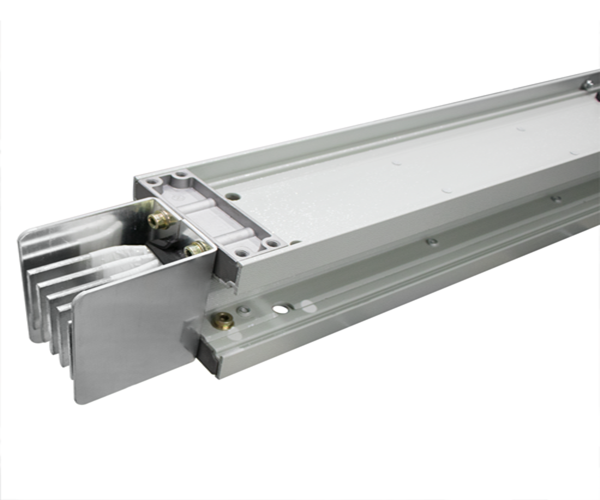

外壳采用重量轻、模压成型的全封闭铝镁合金型材结构，外壳表面铝氧化或静电粉末喷涂，经过喷涂的全铝外壳能经受1800小时的盐雾试验，抗锈蚀性能优秀。整体外壳具有大于50%的接地容量，亦可当作PE排使用。母线整体具有低的磁滞涡流损耗、质量轻、强度大、电抗低、散热好等特性，最高防护等级可达IP66。

三、结构特点
母线根据不同电流大小，结构分为单通道（400～2500A），双通道(3150～5000A)，三通道(6300A)结构，多通道之间使用连接件连接，母线整体具有较高的强度。多通道结构设计使外壳的表面积增大，大大提高了散热效率。

四、使用环境
海拔高度：≤2000 m
环境温度：－25 ℃～40 ℃
户内相对湿度：日平均值≤95%，月平均值≤90%
耐地震能力：地面水平加速度0.4g；垂直加速度0.4g同时作用。
无爆炸、严重污秽、化学腐蚀等恶劣环境的场所。

上一个：DCB-WPT风力发电机组管型母线槽

下一个：CFW系列空气型母线槽

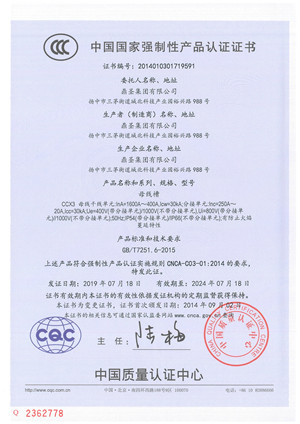

P34-1-母线槽CCX3 1600A～400A（证书编号：2014010301719591 ）

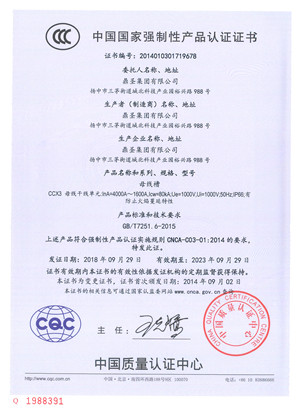

P34-2-母线槽CCX3 4000A～1600A(证书编号：2014010301719678)

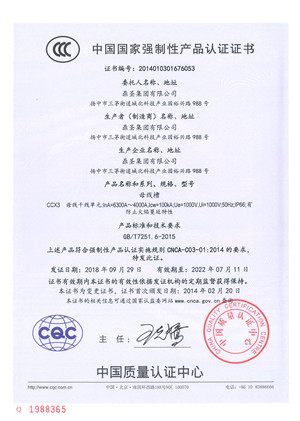

P34-3-母线槽CCX3 6300A～4000A（证书编号：2014010301676053 ）
